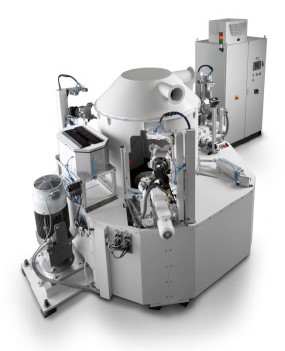

The new SF 3-200 Streamfinishing Machine



SF 3-200 Streamfinishmachine

This new development of the company OTEC grinds and polishes workpieces especially well in areas, where conventional techniques like e.g. robots fail. Through the tremendous speeds of the grinding or polishing medium (up to 16 m/s), this machine is particularly suitable for processing of corners, recesses, grooves, etc.. In this process, the workpieces are held by special jigs and then immersed in rapidly flowing grinding or polishing medium. The process times are extremely short - just 1 to 3 minutes. For example at workpieces made of aluminum, the roughness of Ra 0.9µm can be reduced to Ra 0.05µm in just 1 minute through a single step dry process. During the process, the workpiece can be rotated or even angular movements can be performed.
The new SF 3-200 Streamfinishing Machine from OTEC is characterized by:
  • Very robust and strong construction
  • Powerful main drive of 50 KW
  • Process container speed: up to 150 rpm, at a diameter of 2000 mm
  • 3 stations for workpiece holders; workpieces may be fixed pneumatically
  • Available for dry processing
  • Extremely short process times
  • Automatic sequence of events
  • Robot loading possible
利豐行事業有限公司 www.li-fung.biz
歡迎來到利豐行的世界,首先恭喜您來到這接受新的資訊讓產業更有競爭力,我們是提供精密表面處理的代理商,應對廠商高品質的表面處理需求,我們可以協助廠商滿足您對產業的不同要求,我們有能力達到非常卓越的表面處理品質,這是現有相關技術無法比擬的,表面處理技術皆集中於精密研磨,拋光, VTD PVD工具鍍膜, 光學鍍膜 optical coating, 金屬濺鍍 metallization, absolute chemie 精密CVD/PVD退鍍工藝和 EMAG Precision Electrochemical Machining 精密電化學加工技術 (ECM / PECM) 取代放電加工), EMAG 硬車削/乾式車削 hard turning, Koepfer 滾齒(齒輪加工製造) 技術, Reinecker, KARSTENS 內外圓研磨外圓+內圓曲面磨削, Naxos-Union曲柄軸研磨, 凸輪軸, KOPP非圓研磨, SW中心加工機, EMAG 雷射焊接, 自動化設備. oelheld 超高性能研磨切削油/EDM 放電加工液等。我們成功的滿足了各行各業的要求,包括:精密需求高的軸承盒、射出成型的模具、高壓空氣閥、航太零配件、超高硬度的切削刀具、醫療配件及汽車用精密五金等等。我們的產品涵蓋了從桌上型到工業級的生產設備;從微細零配件到大型五金配件;從小型生產到大型量產;從半自動到全自動整合;我們的技術可提供您連續生產的效能,我們整體的服務及卓越的技術,恭迎您親自體驗.
OTEC公司專門研發製造金屬和非金屬的精密表面處理技術及設備,如:切削刀具的鎢鋼和高速鋼之表面處理,並廣泛為世界級大廠所採用如:Guhring oHG;Iskar等等。利豐行引進最先進的精密研磨和拋光技術,並希望提供台灣廠商提昇產業競爭力及生產效益和使用壽命。OTEC精密表面處理技術被認定為世界的領導者之一。研磨拋光、邊緣導角、功能性、裝飾性,這些精密表面處理技術除了令人讚嘆外,OTEC的技術整合還考量到生產者的需求,讓生產者在質量上和效益上及成本上有一個完美的平衡。機械操作除了更人性化還能額外整合生產者目前的製造設備。OTEC的產品兼具美觀及實耐用,不佔空間卻能在最小的單位中創造出最大的質量,當你採購了OTEC的設備後,除了擁有出眾的表面處理技術讓您的競爭力提升外,當客戶拜訪您公司時也不免對您令眼相看而發出讚嘆,OTEC是您生意的好伙伴。
另外有 EMAG ECM GmbH (ECM/PECM) 精微電化學加工技術在未來各種細微加工應用中佔有極大的優勢。該技術之優點係在於其加工能力與材料硬度無關,且能加工出微細及形狀複雜之表面結構,經由該製程加工後之產品表面具有粗糙度佳、無殘留應力及無裂縫產生等優良特性,常應用於航太、光電半導體、醫療器材、綠色能源、模具等產業上,本次研討會中特別邀請國內外知名學者及專家,介紹於精微電化學領域內之各種加工技術,可應用於燃料電池雙極板、生物晶片、微流體動壓軸承、微噴嘴、次世次流體分配閥元件、模具等產品加工上,機會難得,精彩可期。PECM為精密電化學切削的工程公司,其領先的技術,已在精密電化學切削領域達到量產化的水準。供顧客PECM精密電化學切削生產技術和客制化的製程設備。 Electrochemical machining / pulse electrochemical machining / precise electrochemical machining. Electro chemical machining (ECM) is a method of removing metal by an electrochemical process. It is used for working extremely hard materials or materials ...

作為德國知名企業,埃馬克(EMAG)集團在齒輪、輪轂、轉向節等盤類零件加工方面一直不斷追求創新、高效,其倒置式車削中心不僅全球獨一無二,而且其在以車代磨工藝方面的研究和造詣也是首屈一指,其中EMAG VL3、VL5 和VSC 系列在連續切削和斷續切削方面都可以實現以車代磨,得到了國內外眾多客戶的普遍認可和廣泛使用。埃馬克(EMAG)車削中心VL 系列和VSC 系列作為埃馬克以車代磨技術的優秀代表,可加工直徑小于400mm 的各種盤類零件,不僅具有出色的表面加工質量、光潔度高,而且加工效率更勝一籌,速度非常快,且自動化程度也遠遠高于其他廠商的同類機床。而所有這些特質的誕生均來源于埃馬克諸多領先于行業一步的優秀技術和機床設計成果。 (1)採用人造大理石床身設計,減震性能和熱穩定性都非常好。埃馬克VL 系列和VSC 系列採用了高級礦物料澆鑄而成的車身,與灰鑄鐵床身相比,減震效果高出6-8 倍,床身靜動態平衡卓越,熱穩定性能出色,與傳統材料的床身相比,產品的表面光潔度好,刀具壽命更長。機床採用橋式框架結構,高架滑台安裝在床身上方並承載著立式主軸,所以受力非常均勻,剛性極佳。兩個回路的致冷機組可使機床溫度與環境溫度保持十分接近,從而消除了因溫度波動而引起的精度誤差。 (2)採用倒立式的機床設計,排屑非常方便,而且機床的導軌、光柵尺、主軸電機、帶套筒的主軸、刀塔、電器櫃等重要部件都在工作區的上方,落屑朝下,不會受到鐵屑的影響,因而對刀具壽命的提高及產品表面光潔度和幾何尺寸都非常有幫助。(3)機床配置了自動上下料系統,減少了人工操作的強度和誤差,減少了投資成本。(4)機床的主軸功率和扭矩都非常大,因此該機床既能做粗加工,也能做精加工,既可以硬車,也能做軟車,且都能滿足高精度、高表面質量的要求。用戶之前選用磨床對圖示零件進行加工。當得知EMAG 的VL5 機床“以車代磨”工藝後, 通過比較設備投資、日常生產消耗、加工效率等多方因素簽,用戶最終選擇了EMAG 的VL5, 結果不僅達到預期的表面加工質量要求,內孔直徑公差達到Cmk1.67 以上。 而且提高加工效率一倍多, 極大的降低了工件成本。EMAG 埃馬克VL、VSC 系列加工的齒輪內孔不僅尺寸精度高, 表面光潔, 同時節約一半以上的投資成本。
